實驗用臭氧發生器

一、臭氧發生器主機簡介

1、臭氧發生器由高壓電控柜臭氧放電室、儀表閥門以及控制系統組成。

2、臭氧放電室是安裝臭氧發生單元的裝置，呈蜂窩狀結構。臭氧發生單元是組成產生臭氧的最基本元件，包括電極和介質管。電極是與具有不同電導率的媒質形成導電交接面的導電部分，在臭氧發生單元中系指分布高壓電場的導電體，我們一般采用SS306L不銹鋼材質；介質管是基本電磁場性能受電場作用而極化的物質所構成的零、部件，在臭氧發生單元中系指位于兩電極間，造成穩定的輝光放電的絕緣體。常規采用高精度進口石英管。

3、電源控制裝置設計為單片機，采用CPU實行數字控制，設置自動軟啟動功能，臭氧電源裝置按設定程序自動啟動及關斷。臭氧電源裝置設置多重保護裝置保證整機的可靠性和穩定性，并設計了用于整體保護的保護電路或安全回路　　

4、臭氧發生器具有多重保護功能，防止意外情況下，對發生器造成損壞。

5、臭氧產量可根據用戶實際需要進行調整，并接受中控室或上位機4~20mA信號，實現自主控制或無人值守高自動化運行。

二、臭氧發生器主機參數表

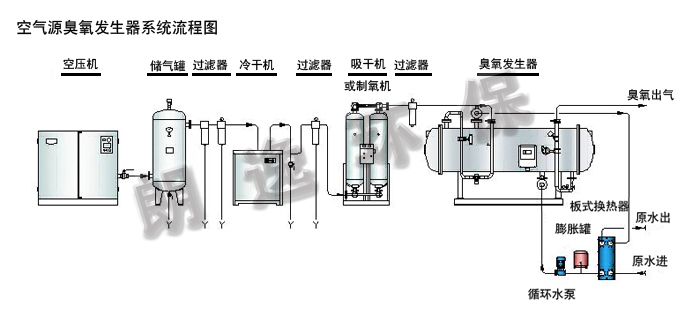

中型空氣源臭氧發生器
產品型號	臭氧產量 g/h	臭氧濃度 mg/l	冷卻水流量T/h	寬 mm	深 mm	高 mm	額定功率
LY-A-100G	100	20-30	0.3-0.4	1000	800	1700	1.6
LY-A-200G	200	20-30	0.6-0.8	1200	800	1700	3.2
LY-A-300G	300	20-30	0.9-1.2	1200	800	1700	4.8
LY-A-400G	400	20-30	1.2-1.6	1400	800	1700	6.4
LY-A-500G	500	20-30	1.5-2	1400	800	1700	8.0
LY-A-600G	600	20-30	1.8-2.4	1400	800	1700	9.6
LY-A-800G	800	20-30	2.4-3.2	1800	800	1800	14.8

臭氧濃度高于30mg/l時接受定制，最高可達45mg/l。

中型氧氣源臭氧發生器
產品型號	臭氧產量 g/h	臭氧濃度 mg/l	冷卻水流量T/h	寬 mm	深 mm	高 mm	額定功率
LY-O-100G	100	80-120	0.3-0.4	800	600	1600	1
LY-O-200G	200	80-120	0.6-0.8	1000	800	1700	2
LY-O-300G	300	80-120	0.9-1.2	1000	800	1700	2.4
LY-O-400G	400	80-120	1.2-1.6	1200	800	1700	3
LY-O-500G	500	80-120	1.5-2	1200	800	1700	4
LY-O-600G	600	80-120	1.8-2.4	1200	800	1700	5
LY-O-800G	800	80-120	2.4-3.2	1400	800	1700	7

臭氧濃度高于120mg/l時接受定制，最高可達180mg/l。

小型空氣源臭氧發生器
產品型號	臭氧產量 g/h	臭氧濃度 mg/l	冷卻水流量L/h	寬 mm		深 mm	高 mm	備注
LY-A-3G	3	20-30	12	500		400	1300	本系列有定型產品，可按照客戶要求定做，包含一體機。
LY-A-5G	5	20-30	20	500		400	1300
LY-A-10G	10	20-30	40	500		400	1300
LY-A-20G	20	20-30	80	600		600	1600
LY-A-30G	30	20-30	120	600		600	1600
LY-A-50G	50	20-30	200	800		600	1600
LY-A-80G	80	20-30	300	1000		800	1700
小型氧氣源臭氧發生器
產品型號	臭氧產量 g/h	臭氧濃度 mg/l	冷卻水流量L/h		寬 mm	深 mm	高 mm	備注
LY-O-3G	3	80-120	12		300	250	500	部分機型為氧氣空氣一體機，可接受定做。參數會有變化
LY-O-5G	5	80-120	20		300	250	500
LY-O-10G	10	80-120	40		300	250	500
LY-O-20G	20	80-120	80		500	300	1000
LY-O-30G	30	80-120	120		500	300	1000
LY-O-50G	50	80-120	200		500	300	1200
LY-O-80G	80	80-120	300		800	600	1600
