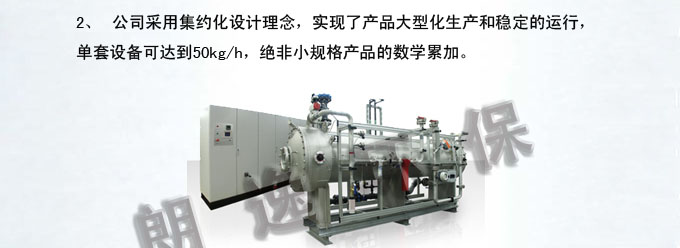

產品展示
設備型號 | LY-O-20K | 氣源類型 | 氧氣源 |
進氣壓力 | 0.2~0.4MPa | 額定功率 | 160kw |
進氣氣量 | 250~375Nm3/h | 冷卻水流量 | 40T/h |
工作壓力 | 0.095MPa±10% | 冷卻水溫度 | ≤30℃ |
氣源露點 | ≤-60℃ | 臭氧濃度 | 80~120mg/l |
設備尺寸 | 3400mm×2800mm×2200mm | ||
液態氧經過氣化、減壓后，補加合格的適量氮?dú)夂螅?/span>經粉塵過濾器過濾氣體中的雜質顆粒，合格的氣源經調壓閥調壓、壓力監測后進入臭氧發生室。在臭氧發生室內的中頻高壓電場內，部分氧氣變成臭氧。
一、臭氧發生器主機簡介
1、臭氧發生器由高壓電控柜臭氧放電室、儀表閥門以及控制系統組成。
2、臭氧放電室是安裝臭氧發生單元的裝置，呈蜂窩狀結構。臭氧發生單元是組成產生臭氧的最基本元件，包括電極和介質管。電極是與具有不同電導率的媒質形成導電交接面的導電部分，在臭氧發生單元中系指分布高壓電場的導電體，我們一般采用SS306L不銹鋼材質；介質管是基本電磁場性能受電場作用而極化的物質所構成的零、部件，在臭氧發生單元中系指位于兩電極間，造成穩定的輝光放電的絕緣體。常規采用高精度進口石英管。
3、電源控制裝置設計為單片機，采用CPU實行數字控制，設置自動軟啟動功能，臭氧電源裝置按設定程序自動啟動及關斷。臭氧電源裝置設置多重保護裝置保證整機的可靠性和穩定性，并設計了用于整體保護的保護電路或安全回路
4、臭氧發生器具有多重保護功能，防止意外情況下，對發生器造成損壞。

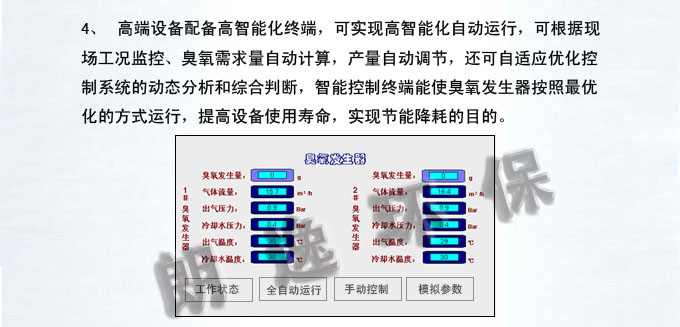

5、臭氧產量可根據用戶實際需要進行調整，并接受中控室或上位機4~20mA信號，實現自主控制或無人值守高自動化運行。
二、臭氧發生器主機參數表
大型氧氣源臭氧發生器 | |||||||
產品型號 | 臭氧產量 kg/h | 臭氧濃度 mg/l | 冷卻水 流量T/h | 寬 mm | 深 mm | 高 mm | 額定功率 |
LY-O-1K | 1 | 80-120 | 1.5-2 | 1400 | 800 | 1700 | 7.5 |
LY-O-2K | 2 | 80-120 | 3-4 | 1800 | 800 | 1800 | 15 |
LY-O-3K | 3 | 80-120 | 4.5-6 | 1800 | 1200 | 1800 | 22.5 |
LY-O-4K | 4 | 80-120 | 6-8 | 1800 | 1600 | 1800 | 30 |
LY-O-5K | 5 | 80-120 | 7.5-10 | 2000 | 1600 | 1900 | 37.5 |
LY-O-8K | 8 | 80-120 | 12-16 | 2600 | 2000 | 2100 | 60 |
LY-O-10K | 10 | 80-120 | 15-20 | 3000 | 2400 | 2100 | 75 |
LY-O-15K | 15 | 80-120 | 23-30 | 4000 | 3000 | 2200 | 112 |
LY-O-20K | 20 | 80-120 | 30-40 | 3400 | 2800 | 2200 | 150 |
LY-O-40K | 40 | 80-120 | 60-80 | 4500 | 3400 | 2200 | 300 |
LY-O-100K | 50 | 80-120 | 150-200 | 6000 | 4400 | 2800 | 800 |
臭氧濃度高于120mg/l時接受定制，最高可達180mg/l。
大型空氣源臭氧發生器 | |||||||
產品型號 | 臭氧產量 kg/h | 臭氧濃度 mg/l | 冷卻水 流量T/h | 寬 mm | 深 mm | 高 mm | 額定功率 |
LY-A-1K | 1 | 20-30 | 3-4 | 1800 | 800 | 1800 | 15 |
LY-A-2K | 2 | 20-30 | 6-8 | 1800 | 1600 | 1800 | 30 |
LY-A-3K | 3 | 20-30 | 9-12 | 2200 | 1800 | 2000 | 45 |
LY-A-4K | 4 | 20-30 | 12-16 | 2600 | 2000 | 2100 | 60 |
LY-A-5K | 5 | 20-30 | 15-20 | 3000 | 2400 | 2100 | 75 |
LY-A-8K | 8 | 20-30 | 24-32 | 3400 | 2600 | 2100 | 120 |
LY-A-10K | 10 | 20-30 | 30-40 | 3400 | 2800 | 2200 | 150 |
LY-A-15K | 15 | 20-30 | 45-60 | 4000 | 3000 | 2200 | 225 |
LY-A-20K | 20 | 20-30 | 60-80 | 4500 | 3400 | 2200 | 300 |
LY-A-50K | 50 | 20-30 | 150-200 | 6000 | 4400 | 2800 | 800 |
臭氧濃度高于30mg/l時接受定制，最高可達45mg/l。

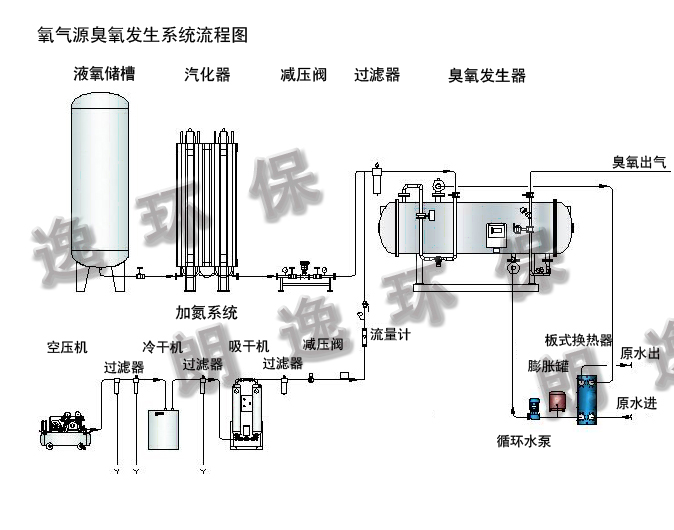

三、臭氧發生系統流程圖
四、我公司同時掌握三種主流放電技術，中型大型以微間隙進口玻璃管為主，小型以搪瓷放電體為主。
五、相關產品展示
|
|
|
|
|
|
|
|
六、產品應用領域
游泳池水處理
飲用水處理
市政污水，中水回用
工業廢水
化工氧化
生產用水處理
GMP車間凈化
廢氣處理
過程用水
預涂膜處理，增強粘合強度，提高速度
面粉漂白
紙漿漂白，在紙漿漂白過程中替代氯，提高紙的白度
醫療領域，牙周炎、椎間盤突出、婦科病等
…… …… …… ……
